Automatizace testování desek plošných spojů

Z bedny či dopravníku Test-it-off hravě vytřídí z vašich výrobků vadné kusy. Inteligentní robotický systém do procesu kontroly kvality vnese objektivitu a vy získáte přesné statistiky o stavu výroby.

Automatizace testování desek plošných spojů v JabloPCB

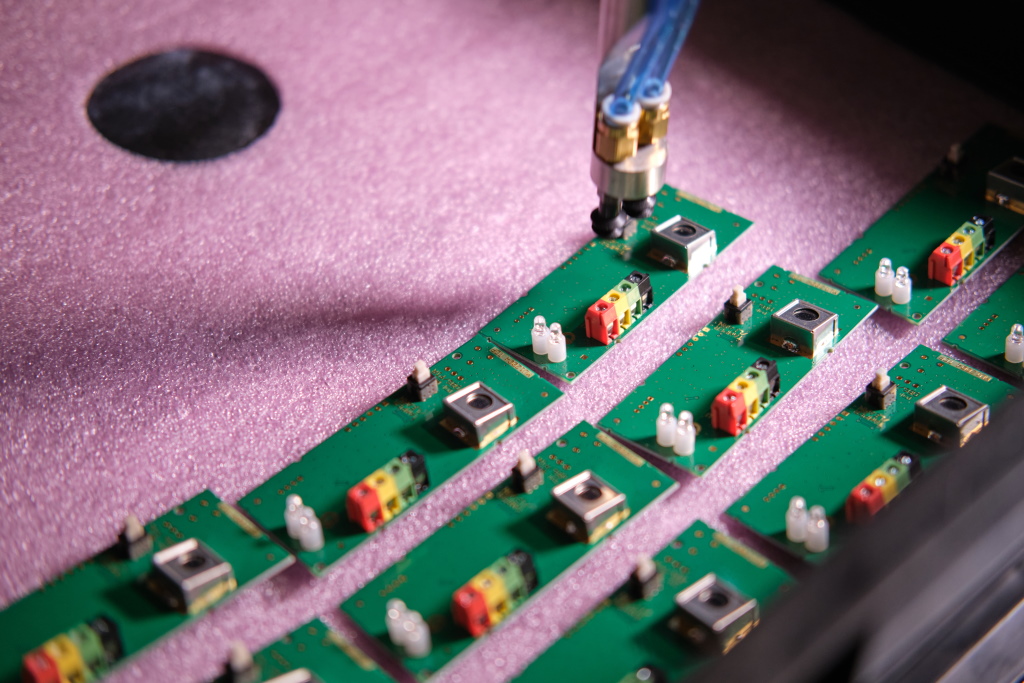

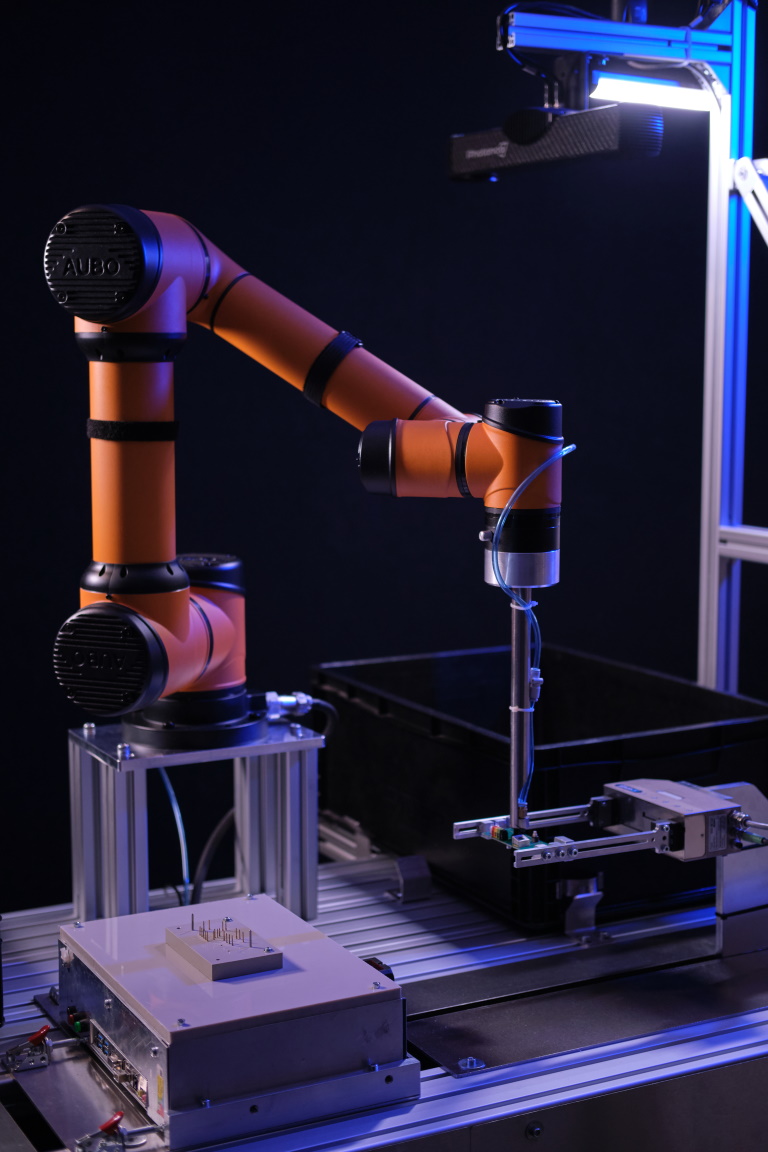

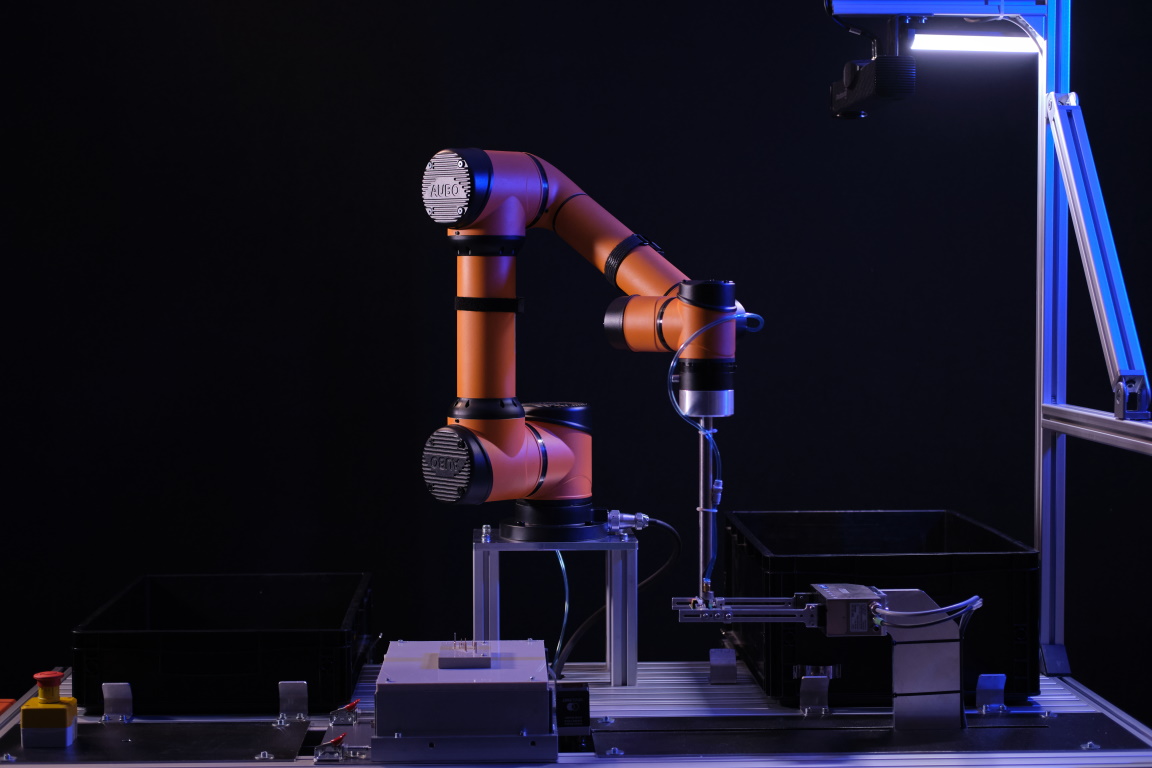

Náš robotický systém Test-it-off je komplexním řešením KINALI pro automatizaci kontroly kvality výrobků. Ve firmě JabloPCB jsme jej nasadili na automatizaci testování desek plošných spojů (DPS). Ty jsou systému předkládány volně ložené v KLT bednách. Integrovaný "bin picking" systém vyzvedává jednu DPS za druhou a zakládá je do příslušného ICT testeru. Výsledek testu určuje následné rozřazení DPS na OK a NOK kusy. Test-it-off pracuje v offline režimu, nezávisle na taktu a servisních intervalech osazovacích automatů. Efektivně tak využívá každou sekundu pracovní doby.

manual-circuit-testing

Technické parametry

Robot Kolaborativní robot AUBO i5
Spolehlivost - PPM <1500
Takt kontroly 20s nad rámec délky testu DPS
Způsob přísunu testovaného materiálu Volně ložené DPS v KLT bednách
Další funkce Podpora komunikace s ICT testerem, čtení DMX kódů, práce s proložkami jednotlivých vrstev

Tento projekt byl realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu v programu TRIO

Test-it-off DPS brožura ke stažení

Download
Test-it-off DPS brožura
