Měření strun, drátů a trubek

Měření strun v Plasty Mladeč

U optické kontroly taženého materiálu, jako jsou struny, dráty a trubky, jsme se zaměřili na maximální kompaktnost.

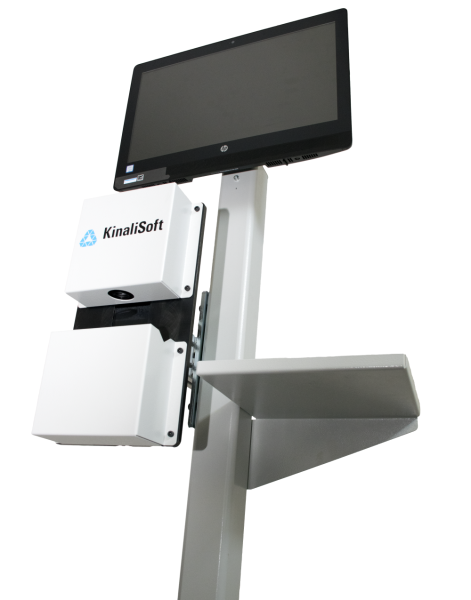

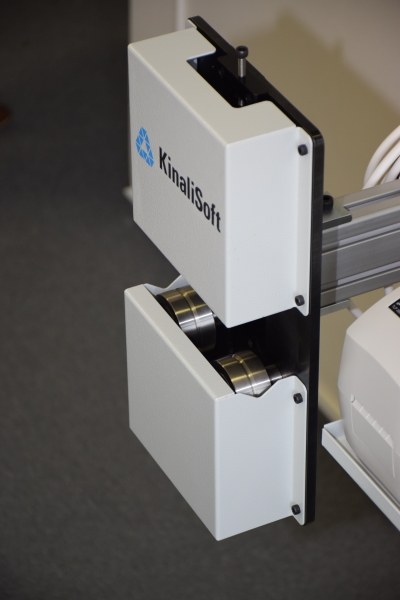

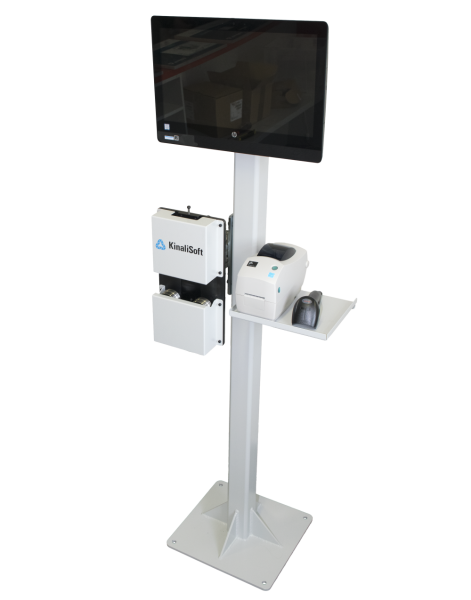

Všechny komponenty jsou na jediné nosné konstrukci, takže je zařízení snadno přenositelné. Měřící hlava je široce nastavitelná, aby dosáhla optimální polohy na každé lince. Navíc je možné hlavu odstavit do servisní polohy a plně uvolnit prostor průchodu materiálu při zavádění výroby.

Zařízení je flexibilní a umožňuje volit různý počet úhlů měření. Náš 3DWires opti control system slouží ve společnosti Plasty Mladeč ke kontrole rozměrů strun pro 3D tiskárnu.

Zařízení vybavené průmyslovými objektivy VICO zvládne i obtížnou kontrolu průhledného materiálu rychlostí 90 m/min. Bezkonkurenční je schopnost kontrolovat až 4 struny současně - unikátní řešení vedení strun odstraňuje nutnost jakéhokoliv hardwarového přenastavování při změně rozměru taženého materiálu. Navíc systém nabízí plnou dohledatelnost každé vyrobené cívky v historii.


Technické parametry

Průměr strun 1,75 - 2,9mm
Rychlost až 90m/min
Přesnost měření 0,002mm
Počet os měření Volitelné 1-2
Počet strun současného měření

až 4

Další unikátní funkce
  • Vysoká spolehlivost pro různé profily taženého materiálu (kruh, elipsa, trojúhelník)
  • Odolnost proti rozličnosti kontrolovaného materiálu (např. průhledný materiál)
  • Podpora napojení na externí systémy (skladové a účetní systémy, ERP atd.)
  • Podpora tisku výrobních štítků
  • Grafy a statistiky poskytující aktuální přehled o výrobě a počtu vadných kusů
  • Schopnost měřit různé rozměry strun bez jakýchkoli zásahů do HW

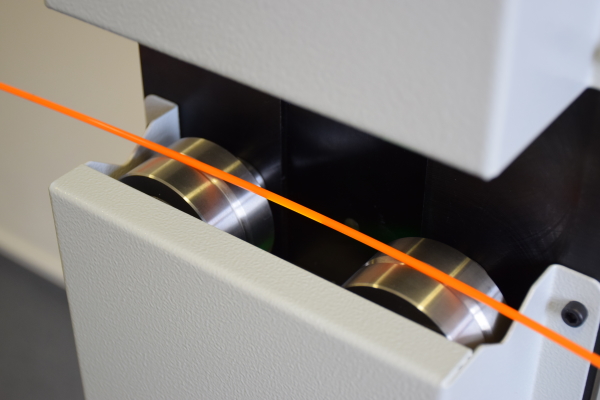

GALERIE PRODUKTU
